ERL, l'émetteur radio Linky : module wifi et prix
Les émetteurs radio Linky (ERL), sont des dispositifs facilitant la transmission des données dans le cadre de la gestion intelligente et optimisée de l'énergie. Son rôle est crucial dans la communication entre les compteurs Linky et les système de suiv de consommation. Ce guide complet permet de comprendre le fonctionnement, les avantages, l'installation, la gratuité pour certaines personnes et l'impact sur la consommation d'électricité.
Présentation de l'émetteur Radio Linky (ERL)

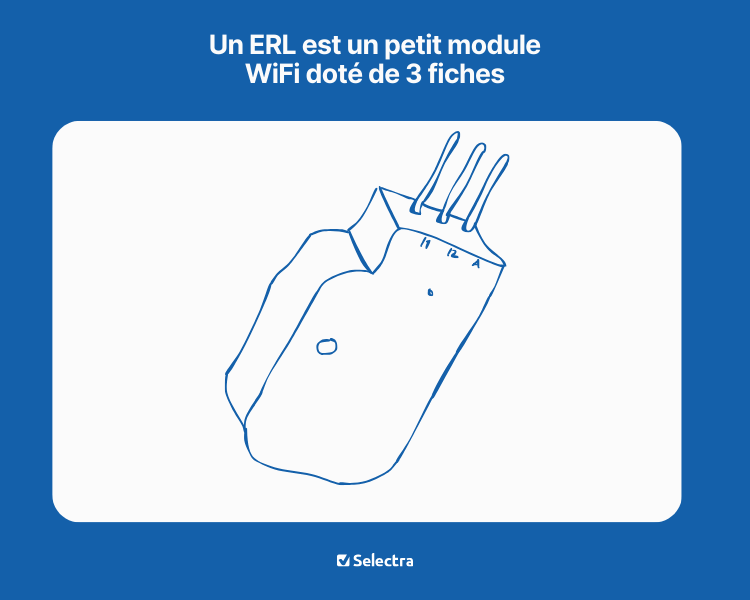

L'ERL est un petit module complémentaire au compteur Linky doté de 3 fiches, qui se fixe sur la prise TIC. Il permet de transmettre en temps réel les données de consommation via un signal radio (WiFi), à condition que le compteur soit installé à moins de 50 mètres du logement.
La prise TIC relaie les informations du compteur Linky à l’ERL toutes les 2 à 10 secondes, fournissant ainsi :
- La puissance consommée à l’instant T (exprimée en VA)
- L’énergie réinjectée dans le réseau en cas d’autoconsommation
- La consommation électrique en direct
- Le tarif en cours appliqué
Les avantages de l'ERL
L’ERL, associé à une application, un écran déporté ou un système domotique, offre plusieurs avantages :
- Un suivi de la consommation en temps réel sur le compteur Linky, plus précis que les applications classiques.
- Une gestion automatisée des appareils énergivores en fonction du tarif horaire ou de la production en autoconsommation. Par exemple, il peut optimiser la recharge d’un véhicule électrique en privilégiant l’énergie solaire ou les périodes tarifaires les plus avantageuses, couper certains équipements lors des jours rouges ou ajuster le chauffage en heures pleines.
- Une prévention des disjonctions du compteur Linky en surveillant la puissance souscrite. Si la limite est proche, il peut interrompre automatiquement la recharge d’un véhicule électrique ou réduire le chauffage pour éviter toute surcharge.
La démocratisation des ERL se combine bien avec la tarification dynamique. Cet outil est particulièrement pratique pour suivre sa consommation ou sa production d’énergie en direct et ajuster un système domotique en fonction des tarifs ou des besoins énergétiques. Avec l’essor des box domotiques, l’usage de la prise TIC devrait progressivement se démocratiser.
L'installation d'un ERL
Comment installer un ERL ?
L’installation des prises ERL est à la charge des utilisateurs, qui peuvent suivre les instructions fournies par leur fournisseur d’énergie ou l’organisme ayant délivré l’ERL. La mise en place se fait généralement en insérant le boîtier dans la prise TIC après avoir appuyé sur un bouton poussoir prévu à cet effet. Une fois installé, l’ERL émet un signal WiFi permettant de le connecter à une application, un écran déporté ou un système domotique.
Sur certains modèles dépourvus de fiche de connexion, l’installation nécessite un branchement manuel avec des câbles préalablement dénudés, dont la section doit être comprise entre 0,4 et 1,4 mm (ou 0,12 à 1,5 mm²), pour une tension maximale de 250 V AC sous 4A, bien que ce cas soit plus rare.
Où se trouve la prise TIC pour l'ERL ?
Sur les compteurs Linky, une prise secrète TIC permet de transmettre des données détaillées sur la consommation ou la production d’électricité aux utilisateurs grâce à un ERL. Cette interface peut également être utilisée par les techniciens Enedis pour accéder à des informations précises sur la consommation d’un foyer lorsque cela s’avère nécessaire. Toutefois, l'emplacement de la prise TIC diffère en fonction de cractère monophasé ou triphasé du compteur électrique.

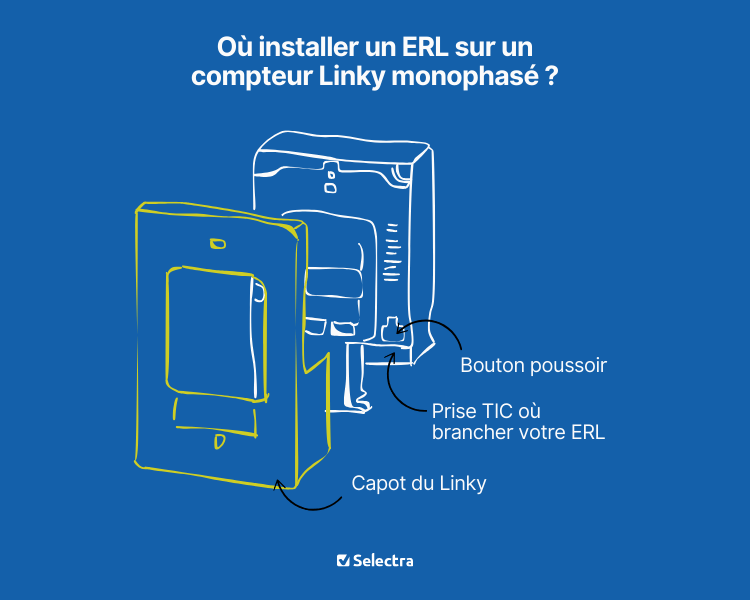

La prise TIC sur un compteur monophasé
Pour accéder à cette prise, il faut d’abord retirer le capot vert du compteur Linky. L’emplacement TIC se situe ensuite en bas à droite, identifiable grâce aux bornes marquées I1, I2 et A.
Attention à ne pas les confondre avec les bornes C1 et C2, situées juste en dessous, qui correspondent au contact sec du compteur. Ces dernières sont utilisées pour connecter un contacteur jour/nuit afin de gérer automatiquement le fonctionnement d’un chauffe-eau en heures creuses.

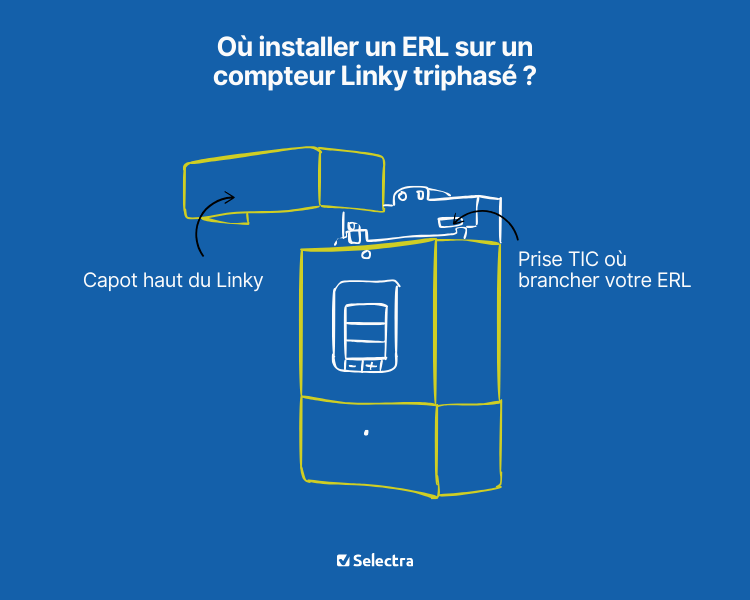

La prise TIC sur un compteur triphasé
Le principe reste le même qu’en monophasé, mais dans ce cas, la prise est située dans la partie supérieure du compteur, juste au-dessus de l’écran.
Quelles sont les conditions requises pour installer un ERL ?
Pour utiliser la technologie ERL et surveiller sa consommation en temps réel, plusieurs conditions doivent être remplies :
- Avoir un compteur Linky accessible, avec un capot non scellé, installé à moins de 50 mètres de l’habitation.
- Posséder une connexion WiFi domestique.
- Selon le modèle d’ERL, disposer d’un smartphone permettant de télécharger l’application dédiée au suivi énergétique.
La gratuité d'un ERL pour tous ?
Les personnes éligibles au chèque énergie peuvent accéder gratuitement à une solution de suivi de consommation en temps réel via un dispositif piloté par ERL. Les fournisseurs d’énergie ont l’obligation de leur proposer ce service, conformément au décret 2001-601.
Voici les solutions proposées selon les fournisseurs d'électricité :
- EDF : Info Watt (réservé aux bénéficiaires du chèque énergie)
- Enercoop : Mes Watts en direct (accessible uniquement avec le chèque énergie)
- Octopus Energy : Ma Conso Temps Réel (exclusivement pour les bénéficiaires du chèque énergie)
- Engie : Maconso+ (via Netatmo) disponible pour 2,99 €/mois
- Ekwateur : Livewatt (gratuit uniquement pour les bénéficiaires du chèque énergie)
- TotalEnergies : Conso Live avec la clé Atome (ouvert à tous pour 2 €/mois)
Ces solutions sont gratuites uniquement pour les foyers bénéficiant du chèque énergie. Pour les autres consommateurs, elles sont soit payantes soit indisponibles chez certains fournisseurs.
Suivi de la conso avec un ERL
Pour tirer pleinement parti des fonctionnalités d’un ERL, le compteur Linky doit être configuré en mode TIC standard plutôt qu’en mode TIC historique. Cette modification doit être demandée directement auprès de son fournisseur d’électricité.
Mode historique
La consommation est évaluée en fonction des signaux tarifaires liés à l’option souscrite. Ce mode affiche également des informations telles que la puissance souscrite, la dernière puissance maximale atteinte et les alertes en cas de dépassement.
Mode standard
En plus d’afficher les tarifs en vigueur et l’index de consommation transmis à Enedis et au fournisseur, il fournit des données plus détaillées, notamment la puissance maximale atteinte sur la journée et la veille, la puissance apparente consommée (en VA), la puissance maximale autorisée avant coupure, ainsi que la courbe de charge.
Pour les foyers en autoconsommation, ce mode permet de suivre la quantité d’énergie solaire injectée, la puissance apparente instantanée et maximale réinjectée, ainsi que les mesures de l’énergie réactive. De plus, le mode TIC standard permet la gestion de jusqu’à huit contacts numériques (ou relais virtuels), ce qui facilite le délestage automatique de certains appareils en fonction des signaux reçus par l’ERL.
Quel ERL choisir ?
Aussi appelés clés Linky, plusieurs modèles d’ERL sont disponibles sur le marché :
- Ecojoko (169 €) : une solution de suivi de consommation optimisée et la plus populaire.
- ZLinky_TIC de Lixee : compatible avec Home Assistant et le protocole Zigbee, proposé à 75 €.
- ERL Ubiant : disponible à 69 €.
- Chameleon : avec le marquage Linky Ready, à coupler avec la technologie ZigBee (solution réservée aux professionnels, sur devis).
- Monabee : conçu pour gérer l'autoconsommation (sur devis).
- Voltalis : permet uniquement le délestage pour optimiser l’utilisation du réseau, proposé gratuitement aux logements chauffés à l’électricité.
Questions fréquentes liées aux ERL
Qu'est-ce que Zigbee ?
Zigbee est un protocole largement employé dans le domaine de la domotique, permettant de contrôler divers dispositifs tels que l'éclairage, les volets roulants, les prises et les thermostats. Étant très répandu, il est compatible avec de nombreux appareils. Ainsi, posséder un ERL qui supporte Zigbee représente un avantage significatif.
Qu'est-ce qu'un Home Assistant ?
Home Assistant Linky permet de gérer les appareils domestiques grâce à un tableau de bord open source et gratuit. Ce système peut fonctionner avec ou sans connexion TIC. En l'absence de prise TIC, il utilise une API d'Enedis pour fournir les informations de consommation avec un délai d'un jour. Avec une connexion TIC, les données sont accessibles en temps réel.
Il existe également une méthode non officielle pour intégrer l’Ecojoko à Home Assistant. De plus, Home Assistant est compatible avec les appareils utilisant le protocole Zigbee.
