Installation panneaux solaires : autoconsommation, prix, schéma

Le schéma de branchement d'une installation solaire en parallèle ou en série diffère à la connexion des pôles au panneau solaire. Un pôle est un point de connexion dans un circuit électrique. Pour un panneau solaire, le pôle positif (+) est le point où le courant sort du panneau, et le pôle négatif (-) est où il entre. Voici un schéma de branchement de panneau solaire, en série et en parallèle.

Selon le schéma de branchement en série d'un panneau solaire, tous les pôles sont connectés au panneau et liés entre eux, tandis que dans le schéma de branchement en parallèle, les pôles sont reliés directement à l'onduleur avec le pôle positif relié au pôle négatif. En récapitulatif voici les informations essentielles ainsi que les intérêts liés au branchement en série ou en parallèle :

Le branchement d'un panneau solaire à un onduleur solaire central signifie que l'onduleur centrale gère plusieurs panneaux solaire ensemble tandis qu'un micro-onduleur gère individuellement chaque panneau.

Pour y voir plus clair, voici le schéma de branchement d'une installation solaire à un onduleur centrale, à gauche, et le branchement de panneaux solaires à des micro-onduleurs, à droite. En réalité, l'onduleur central est généralement installé à proximité du tableau électrique principal, tandis que les micro-onduleurs sont placés directement sous chaque panneau solaire.

Le schéma d'une installation de panneau solaire avec batterie est différent du schéma d'une installation photovoltaïque traditionnelle car elle implique l'ajout de composants tels qu'un régulateur de charge et une batterie de stockage.

L'installation se fait en utilisant des panneaux solaires montés sur toiture, reliés à un régulateur de charge via des câbles et des connecteurs MC4. Le régulateur de charge gère l'énergie provenant des panneaux et la dirige vers une batterie solaire.

Voici les étapes à suivre pour procéder au branchement d'un système solaire au tableau électrique :

1. Fixer le coffret de protection solaire, un boîtier contenant des dispositifs de sécurité comme des disjoncteurs, à la même hauteur que le tableau électrique principal de votre maison.
2. Ensuite, identifiez le fil de terre, généralement vert et jaune, et connectez-le aux panneaux photovoltaïques pour assurer la sécurité en cas de surtension.
3. Une fois la mise à la terre effectuée, repérez la ligne AC (courant alternatif) provenant des micro-onduleurs ou de l'onduleur central, pour la brancher au tableau électrique.

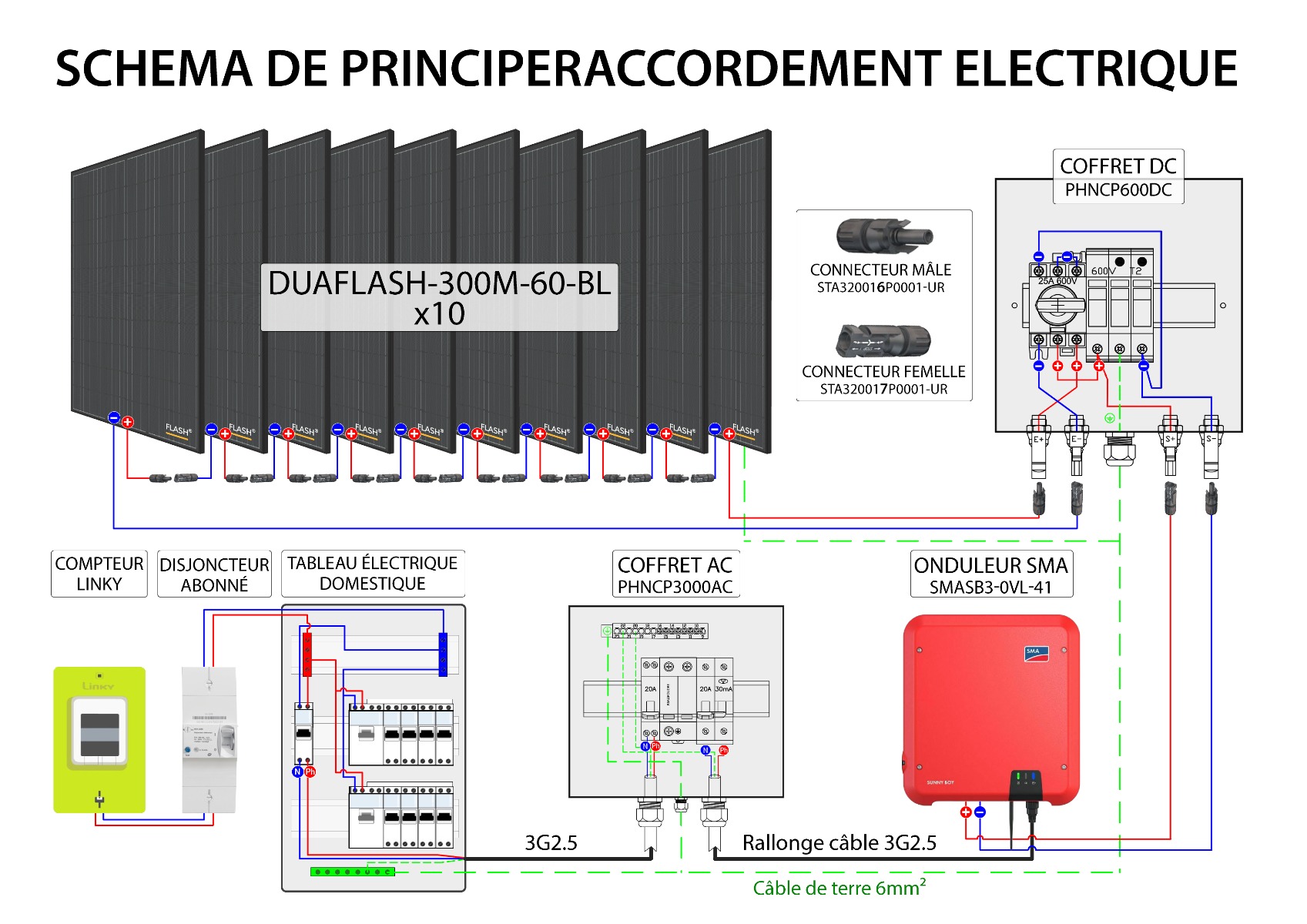

Voici le schéma de raccordement des panneaux au tableau électrique issu du site internet 123 Elec ainsi que les étapes à suivre :

1. Pour connecter les panneaux solaires à l'onduleur central en suivant le schéma fourni, commencez par relier les câbles positifs (+) et négatifs (-) des panneaux solaires entre eux en série pour former un string.
2. Utilisez les connecteurs mâles et femelles appropriés pour ces connexions.
3. Connectez le string de panneaux solaires au coffret DC, en veillant à brancher les câbles positifs (+) et négatifs (-) de chaque string aux bornes correspondantes du coffret DC.
4. Utilisez les connecteurs mâles et femelles appropriés pour ces connexions. Ensuite, Utilisez ensuite les câbles appropriés pour connecter les sorties du coffret DC à l'onduleur central, en vous assurant que les connexions sont bien fixées pour éviter tout faux contact.
5. Reliez les sorties AC de l'onduleur central au coffret AC à l'aide de rallonges de câbles 3G2.5, en suivant les codes couleur et les normes de sécurité pour le câblage. Enfin, branchez le coffret AC au tableau électrique domestique en utilisant un câble 3G2.5.

Enfin, assurez-vous que le tableau électrique domestique est connecté au disjoncteur abonné et au compteur Linky, afin d'intégrer l'énergie produite dans le réseau domestique !

Pour connecter un coffret AC photovoltaïque au système électrique pour une installation de 3kWc avec un onduleur central par exemple, commencez par couper l'alimentation du tableau principal pour garantir la sécurité. Ensuite, reliez les câbles AC (phase, neutre et terre) de l'onduleur aux entrées correspondantes du coffret AC. Connectez ensuite les sorties du coffret AC aux disjoncteurs du tableau électrique principal, en utilisant des câbles adaptés à la puissance de l'installation. Vérifiez que chaque connexion est bien serré dans les bornes.

En cas de besoin de connexion d'un coffret A/C photovoltaïque avec des micro-onduleurs pour une installation solaire, des tutoriels sur YouTube de la marque Enphase sont disponibles. Pour plus de sécurité, vous pouvez aussi solliciter un artisan RGE !

La protection d'un panneau solaire est assurée par un petit boîtier blanc qui contient tous les dispositifs nécessaires, tels que des disjoncteurs, des fusibles et des parafoudres, pour prévenir les surtensions. Ce dispositif est appelé boîtier de protection solaire.

Un schéma du kit solaire autonome doit comporter le panneau solaire, la batterie, un régulateur de charge, et parfois un onduleur.

Voici le schéma d'un kit solaire ci-dessous, avec les éléments qui le composent :

1. Du panneau solaire : Situés en haut à gauche du schéma, les panneaux solaires, captent la lumière du soleil et la convertissent en courant continu.
2. Régulateur de charge : Représenté au centre du schéma, est chargé de réguler la quantité d'énergie envoyée à la batterie pour éviter la surcharge.
3. Convertisseur : Placé en bas du schéma, le convertisseur stocke l'énergie par les panneaux solaires pour fournir une source stable d'électricité.

L'ampoule sur le schéma montre ensuite l'alimentation en électricité de petits appareils électriques. Le coût des panneaux solaires est moins important pour un kit solaire mais reste toutefois un chauffage d'appoint. De plus, il ne permet pas d'accéder aux aides de l'État pour les installations solaires. Pour retrouver toutes les informations sur le kit solaire 👇

Le schéma d'une cellule photovoltaïque est assez simple puisqu'elle a l'apparence d'un petit carré bleu. C'est le dispositif électronique de l'installation solaire qui convertit la lumière du soleil en électricité. Elle est composée de matériaux semi-conducteurs, généralement du silicium, qui génèrent un courant électrique lorsqu'ils sont exposés à la lumière solaire.

Voici le schéma d'une cellule photovoltaïque :

Pour mieux comprendre le fonctionnement d'une cellule photovoltaïque👇
